锥形粉碎机，实际上讲的就是圆锥破碎机，该机以破碎锥为主，在电动机带动下展开偏心旋转运动，入腔物料受到破碎锥、轧臼壁挤压从而粉碎的一款破碎设备。锥形破碎机在砂石厂特别有名气，都知道大型砂石厂、加工硬石料首选圆锥破碎机，因此锥形粉碎机在砂石行业的受欢迎程度非常高，应用效果也非常好，受到大量点赞。

锥形粉碎机

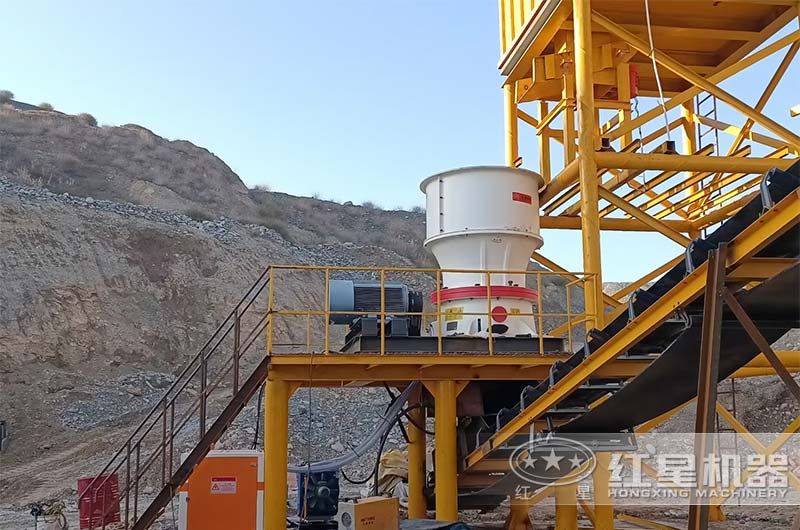

锥形粉碎机现场实拍合集

锥形破碎机能力强悍、应用广泛，所以用户想要考察的现场自然少不了，您只需要说出您所在地区，红星机器会为您就近安排现场参观。下面，先来欣赏一波现场美图吧！

石头破碎生产线：PE600×900颚式破碎机+SC100圆锥破碎机

这条砂石生产线成品在0-5mm,10-20mm，20-30mm之间，进料不过500mm

HXGYS300圆锥破碎机

移动式圆锥粉碎机现场

锥形粉碎机型号大全

当前砂石市场上，总共有单缸圆锥粉碎机、多缸液压圆锥破碎机、全液压锥形粉碎机、复合型锥形破碎机四种款型，并且这四种款型的部分型号（≤400t/h）可以设计成单独的移动式圆锥破碎机，意味着锥形破碎机既可以满足固定式加工作业，也能满足移动式碎石制砂生产，多种选择全方位满足用户需求。

1单缸圆锥粉碎机

（1）主要型号有：SC100（S），SC160（S），SC250（S），SC315（S），SC560，SC750

（2）生产能力：38-2181t/h 进料粒度：≦560mm 排料尺寸范围在8-70mm之间

单缸液压圆锥破碎机，只设计有一个液压缸，而这一个液压缸集机械、液压、电气、自动化和智能控制等技术于一体，具有优秀的破碎能力、可靠的稳定性和运行成本低等特点。单缸液压破碎机是通过调整底部液压缸调节主轴上、下位置，改変动锥和外锥衬板的间距，从而改変排料口的大小。

SC单缸圆锥破中碎系列技术参数：

型号	腔型	给料口尺寸 （mm）	最大进料尺寸 （mm）	最小排料口尺寸 （mm）	电机功率 （kw）	处理能力（t/h）
SC100S	C1	250	200	22	90	85-170
	C2	200	160	19		70-130
SC160S	C1	360	290	25	160	125-345
	C2	300	240	22		108-305
SC250S	C1	450	360	35	250	267-605
	C2	400	320	29		225-515
SC315S	C1	560	450	41	315	349-1050
	C2	500	400	38		318-892

SC单缸圆锥破细碎系列技术参数：

型号	腔型	给料口尺寸 （mm）	最大进料尺寸 （mm）	最小排料口尺寸 （mm）	电机功率（kw）	处理能力 （t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	38	30	4		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	35	25			70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：产量根据不同物料，进料粒度等因素其结果将有所不同

2多缸液压圆锥破碎机

（1）主要型号有：HPM200、HPM300、HPM400、HPM500等多种型号

（2）生产能力：72-1100t/h 进料粒度：≦326mm 排料尺寸范围在8-51mm之间

多缸液压圆锥破碎机则设计有多个液压缸，加用氮气缸辅助，分别控制液压、锁紧、清腔等功能。该系列锥形粉碎机拥有多个中碎和细碎腔型，仅需更换相应腔型衬板等少量零件，便可在腔型之间转换，更好的满足中碎和细碎工艺需求，实现一机多用。

型号	腔型	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）	主机重量（t）
HPM200	C1	900	185	145	22~38	160~250	160	11
	C2		125	100	18~38	145~250
	C3		95	75	14~38	120~250
	F1		76	60	12~25	108~210
	F2		54	45	10~25	81~210
	F3		23	20	8~25	72~210
HPM300	C1	1100	235	190	26~45	230~445	220	20
	C2		211	170	20~45	200~445
	C3		150	120	16~45	180~445
	F1		107	85	14~25	160~220
	F2		53	40	12~25	140~220
	F3		25	20	8~25	120~220
HPM400	C1	1400	299	240	30~51	270~630	315	27
	C2		198	160	20~51	243~630
	C3		111	90	14~51	210~630
	F1		92	75	12~25	162~370
	F2		52	40	10~25	126~370
	F3		51	40	8~25	104~370
HPM500	C1	1500	335	270	32~51	365~790	400	40
	C2		286	230	25~51	328~790
	C3		204	165	19~51	280~790
	F1		133	105	16~25	202~450
	F2		95	75	13~25	158~450
	F3		52	40	8~25	122~450
HPM800	C1	2000	353	280	32~51	616~1100	630	70
	C2		297	240	32~51	522~1100
	C3		219	175	16~51	380~1100
	F1		155	125	13~25	328~730
	F2		92	75	10~25	270~730
	F3		33	25	5~25	166~730

注：产量根据不同物料，进料粒度等因素其结果将有所不同

3全液压锥形粉碎机

（1）主要型号有：HXGYS300，HXGYS400，HXGYS500

（2）生产能力：36-650t/h 进料粒度：≦314mm 排料尺寸范围在3-51mm之间

全液压锥形粉碎机相对于单缸、多缸液压圆锥破来说，技术稍有落后，但其也是第一代采用全液压调节的设备，较之复合型圆锥破而言技术也很先进了，该机可以全自动控制、自动清腔、利用液压缸推动调整调料口，除尘机干油密封等，既操作方便有节能环保。

型号	腔型	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）	主机重量（t）
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300

注：产量根据不同物料，进料粒度等因素其结果将有所不同

4复合型锥形破碎机

（1）主要型号有：PSG1300

（2）生产能力：36-349t/h 进料粒度：≦190mm 排料尺寸范围在3-51mm之间

是液压圆锥破和弹簧圆锥破的精华结合而成的，其采用弹簧保险装置，可让铁块、异物通过破碎腔而不危害破碎机。破碎锥有中型、短头型、标准型几种，其中短头型出料较细，标准型出料较粗。

规格	型号	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）	主机重量（t）
PSG 1300	1313	1295	137	110	13-31	109-181	160	23
	1321		210	170	16-38	132-253
	1324		241	190	19-51	172-349
	1306		64	50	3-16	36-163
	1308		89	70	6-16	82-163
	1310		105	85	8-25	109-227

注：产量根据不同物料，进料粒度等因素其结果将有所不同
